ETAP载流量分析帮助工程师设计和选择电缆，旨在在保证系统安全和可靠性的情况下，最大限度的使用电缆的载流量，降低成本。该计算过程是系统必须的基础。
ETAP电缆载流量分析模块对在设计电缆过程中的多种要求提供了不同的解决方案以供选择，这些设计要求可以通过用户自定义也可以根据潮流计算和短路计算模块以及保护配合和动作序列模块自动确定。
• 基于实际的运行状态(相平均电流或相最
大电流)、负荷的额定电流、支路电流、或
用户自定义值
• 最大电压降
• 基于电机最小启动电压的电缆载流量分
析
• 基于系统计算短路需求
• 保护配合的电缆载流量需求
• 谐波需求状况

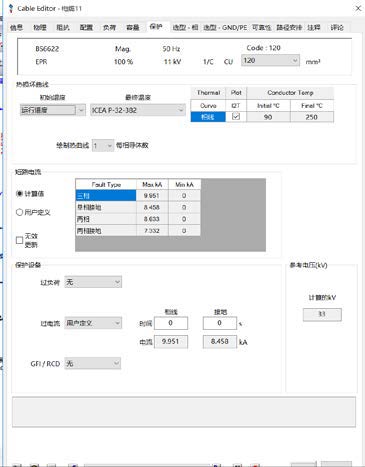

ETAP保护线载流量估计根据设计的要求提供了多种的解决方案可供选择，所有的方式可根据用户的选择确定，也可根据基于短路计算和保护配合的结果进行确定。
• 基于接地故障电流和故障清除时间
• 初始时间和最终时间的导体温度

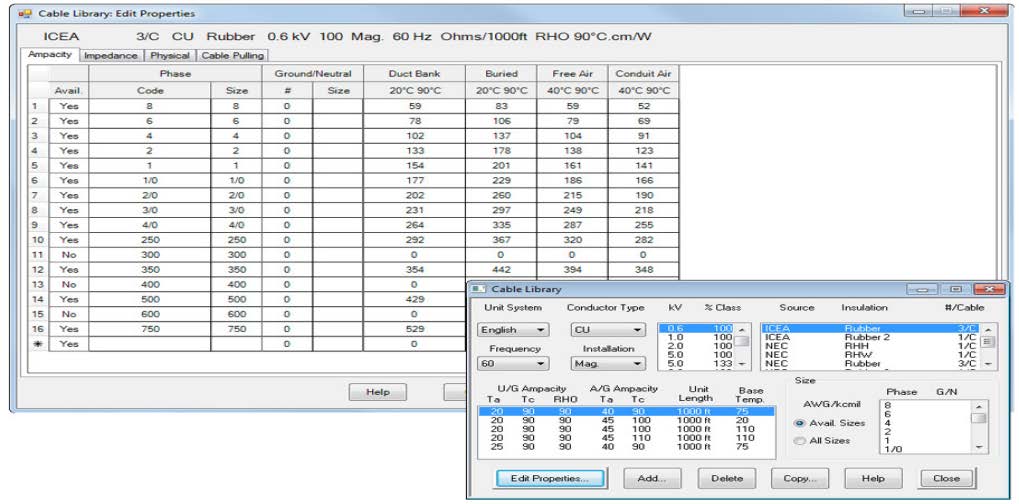

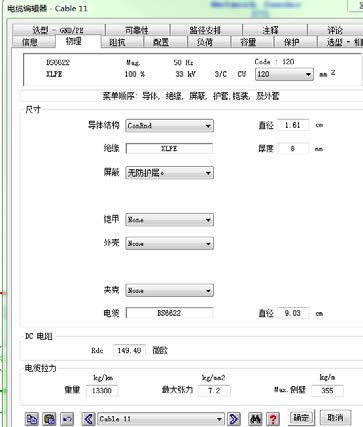

• 完整的电缆数据设备库
• 来自国际标准或计算得到的材料因素
• 可选择的考虑泄漏电流
ETAP保护线载流量估计根据设计的要求提供了多种的解决方案可供选择，所有的方式可根据用户的选择确定，也可根据基于短路计算和保护配合的结果进行确定。
• 基于接地故障电流和故障清除时间
• 初始时间和最终时间的导体温度
• 完整的电缆数据设备库
• 来自国际标准或计算得到的材料因素
• 可选择的考虑泄漏电流

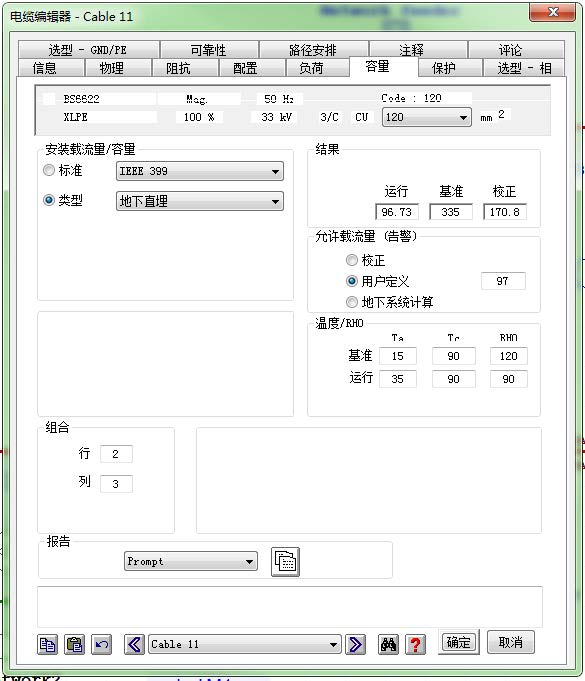

电缆编辑器的载流量/容量页中可用的更具体的不同电缆安培容量的计算方法如下：
• BS 7671
• IEC 60364
• ICEA P-54-440
• IEC 60502
• IEC 60364-5-52
• IEEE 399
• NEC
• 法国标准NF C 15-100
• ICEA – ICEA P-54-440 – 2001
• IEC60502、60092
• 英国标准 – BS 7671 -电气安装的要求
• IEC —IEC 60364-5-52 -电气设备的选择和安装布线系统

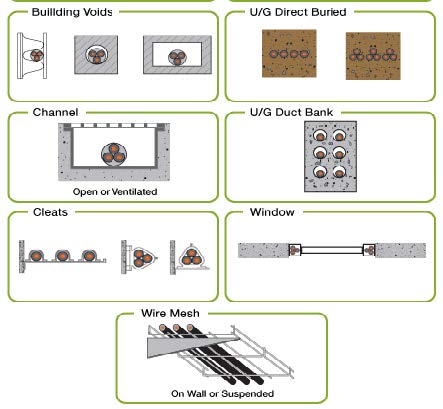

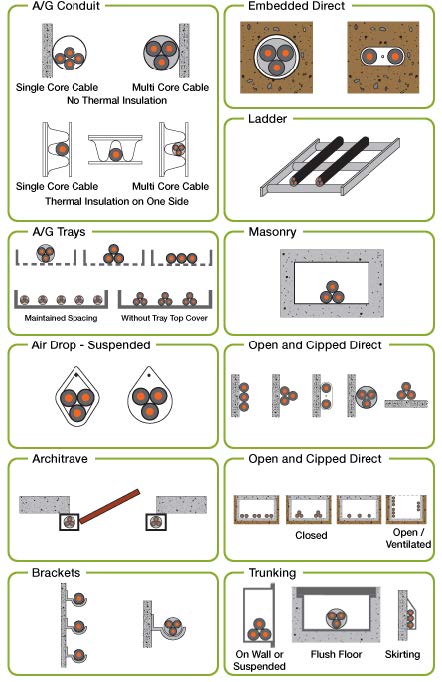

• A / G桥架
• A / G电缆沟
• 直露空气——悬浮
• 电缆梯架
• U/ G直埋
• U/ G管道
ETAP电缆尺寸分析模块根据以下标准为相导线计算最佳的和供选择的电缆尺寸：
• 负荷电流
• 电压降
• 电机最低启动电压
• 短路电流
• 保护设备要求
• 谐波频谱
通过使用电缆尺寸分析模块，负载电流是基于ETAP单线图里任意元件的满载电流或者用户自定义数值。你可以基于所述电缆的载流量为任何类型的安装选择电缆的尺寸。更多细节可以到电缆载流量页面查看。
在电缆尺寸估算软件，用户可以通过基于最大允许电缆电压降百分比的约束条件下计算电缆尺寸。
通过电缆尺寸计算程序，用户可以基于电动机最低启动电压的条件计算电缆尺寸。
ETAP电缆尺寸分析软件也可以基于电缆短路承受短路电流的情况下计算电缆尺寸，短路电流可以指定数值或者手动输入。
电缆尺寸软件也可以计算电缆过载保护的尺寸。ETAP电缆尺寸计算程序满足过载保护与修正载流量的最小尺寸计算。
如果在一个负载导线的中性导体满载电流负荷没有减少的情况下，那么确定载流量时就要考虑谐波电流的失真，ETAP电缆尺寸分析工具基于其他次谐波修正/缩减因子，计算零序/三次谐波和其他次谐波限制。按照英国7671第17版本或者IEC60364标准，基于谐波因素的电缆尺寸计算分析。
如果Vd被选中，ETAP将根据您在此处输入压降的百分比值选择电缆的大小。电压降是电缆连接到母线的标称电压的百分比。如果母线和馈线的标称电压不同，则选定母线标称电压。下表显示了对于不同类型的负载电流流过电缆的电压降的计算方法。
如果选择负载电流作为其中一个要求，将根据电缆满足负载电流要求的安装和环境条件中指定的电缆载流量的页面选择电缆尺寸。根据选定的选项，负载电流值显示在电缆尺寸部分的负载页面。
电缆尺寸计算器对选择电缆应用时可以使用倍数因子来计算电缆载流量，倍数因子也可以计算容量。
• 低压电动机
• 中压电动机
• 电动机操作阀
• 小型配电变压器
• 大型配电变压器
• 照明/配电板
• 电动机控制中心
• 低压开关装置
• 电加热器
• 蓄电池充电
• 其他
• 用户自定义
• 电容器
用户可以根据需求在电缆尺寸软件中选择一个或多个推荐的电缆尺寸大小意见。注意，一些选项取决于安装类型。

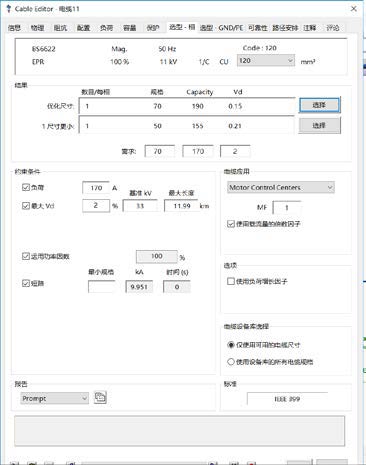

使用从电缆库中选择的电缆类型，随着每相的导体数符合规定的限制 ETAP 推荐最佳电缆尺寸。此外，ETAP 提供一个小于最佳尺寸的电缆尺寸供你选择。对电压降落的结果，Vd 是根据母线标称kV 的百分数。如果电缆直接连接到VFD 的输出，Vd是根据VFD输出标称kV的百分数。Vst是电动机额定kV的百分数。
随着计算结果，如果查看相应约束的电缆尺寸选项这章也显示所需电缆尺寸，安培容量（载流量），电压降落的百分数，和起始电压 Vt 的百分数。所需的电缆尺寸是所有需求中最大的尺寸。所需载流量是负载和过载限制中的较大值。注意如果选中“用 MF 到载流量”选项，用于得到尺寸的负载将乘以显示在电缆应用一节里的 MF 值。
