谐波的危害十分严重—谐波使电能的生产、传输和使用的效率降低,使电气设备过热、产生振动和噪声,并使绝缘老化,使用寿命缩短,甚至发生故障或烧毁。谐波可引起电力系统局部并联谐振或串联谐振,使谐波含量放大,造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作,使电能计量出现混乱。对于电力系统外部,谐波对通信设备和电子设备会产生严重干扰。ETAP谐波分析模块严格遵循IEEE 519 ANSI/IEEE 399 IEEE 141标准,可以模拟谐波电压源和电流源,确定谐波问题,减少不必要的跳闸,设计测试滤波器,报告谐波电压电流畸变越限。用详细的谐波模型和电力系统元件频率模型进行全面的潮流分析和频率扫描计算。图形化显示结果,包括谐波次数、谐波频谱画图和谐波波形画图,以及水晶报告。
使用ETAP谐波潮流分析模块,可以模拟谐波电流源和电压源,发现谐波问题,减少误动作,防止误跳闸,设计和测试滤波器,谐波电压和电流畸变越限报告。
谐波潮流分析

• 用户可扩展的谐波源库
• 电压和电流谐波源建模
• 考虑谐波源的大小/相角
• 基于频谱或设备参数的谐波源
• 73次谐波模型
• 与温度相关的线路、电缆电阻
• 谐波频率扫描自动调整设备阻抗
• 包含移相变压器
• 内置单调谐,高通,带通谐波滤波器模型
• 创建谐波滤波器,改变谐振点,减少有害的谐波频率
• 发现谐波畸变问题
• 发现和分析通信干扰问题
• 确定并联谐振条件
• 基本潮流计算结果报告
• 按照IEEE 519 定义谐波指标
• 总的谐波电压和电流
• 谐波畸变度(THD & IHD)
• 有效值(RMS)
• 电压求和(ASUM)计算

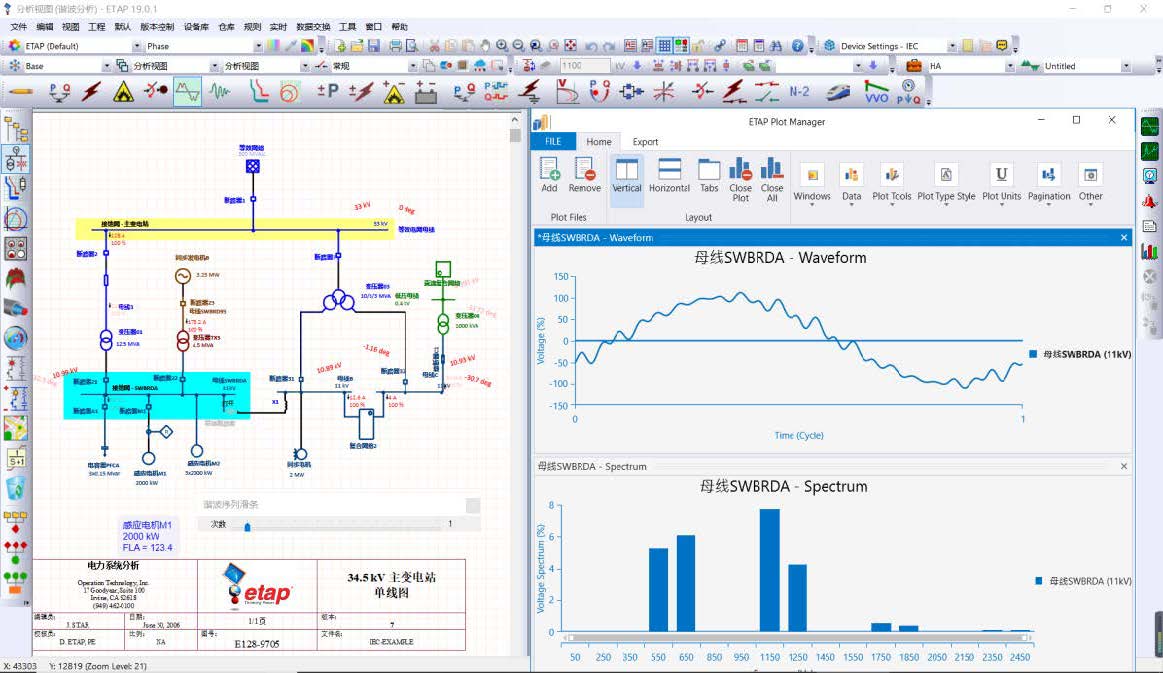

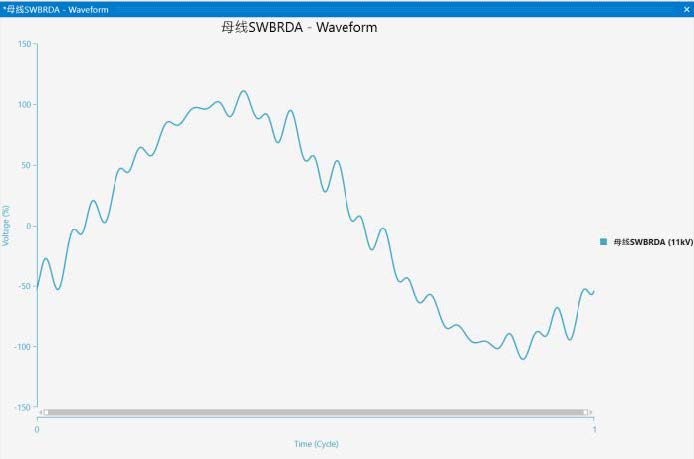

• 时域波形图
• 通信干扰因子(TIF& I*T)
• 频域频谱图
• 滤波器性能评估
• 谐波电压和电流畸变度报告
• 谐波电压和电流畸变度报告
• 相关参数报告 RMS, ASUM, TIF
• 输出谐波越限标识
• 单线图显示计算结果
• 电压、电流谐波频谱图
• 第三方CAD系统输出单线图
• 基础潮流计算结果
• 全彩色、用户自定义的水晶报告
• 多种格式的报告输出
对谐波普遍关注的一个方面就是系统中的共振现象。因为系统中感性设备和容性设备的同时存在,在某些频率下,一些母线会发生共振现象。如果在谐波电流流入系统的母线上发生共振,则可观察到过压和过流现象。
ETAP频率扫描现象是检测系统共振问题的最佳工具.它计算用户设定的频率范围内的母线输入阻抗和相角,可清楚的得到并联共振现象和它的触发频率。谐波频率扫描程序也允许用户调节滤波器参数并检验最终结果。
扫描的频率范围是由用户设定的,从基频开始可达到用户想要的次数。 频率扫描结果以文本报告的形式报告,报告中还包括系统输入数据,基础潮流结果和母线输入阻抗列表,这些信息也显示在单线图和图形报告中。

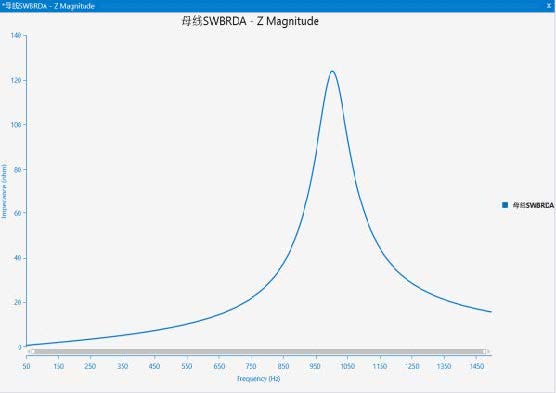

阻抗幅值(Ω)

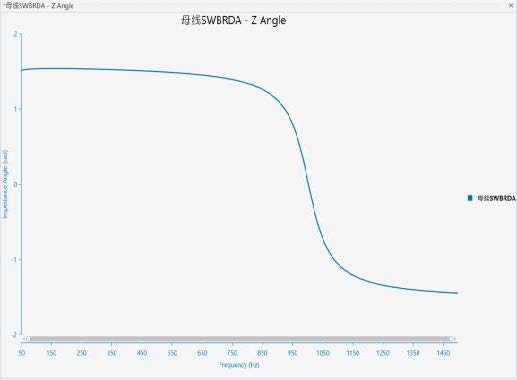

阻抗角度()

• 相同系统和设备模型的谐波潮流分析和基本潮流分析
• 依赖于频率的模型的转子电机阻抗
• 非线性和依赖于频率的模型的电缆/线性和变压器阻抗
• 依赖于频率的模型的其它电力系统设备和负荷
• 变压器相移
• 电机和变压器绕组连接和接地方式
• 不同形式的嵌入式滤波器
• 根据不同标准的滤波器规格计算
• 用户自定义的频率扫描范围和步长
• 分析结果的单线图显示
• 在所选择的频率下用滑条显示母线输入阻抗幅值和相角
• 可查看并打印的母线输入阻抗图形
• 可查看并打印的母线输入阻抗相角图形
• 输入数据、基本潮流结果的文本报告和母线输入阻抗幅值和相角的表格
• 报告谐振的频率和幅值
谐波滤波器广泛用于降低谐波问题。设计一个合适的滤波器,可以防止谐波电流注入到系统中,也可以在调谐频率中提供一个低阻抗路径来消除并联谐振。滤波器编辑器为您提供所有实用的和通用的滤波器结构供您选择。

• 滤波器设计和容量估计
• 构建单调谐、高通、和带通滤波器
• 基于功率因数校正、最小成本、或最小操作目标来估计滤波器容量
• 自动滤波器过载检查和报警

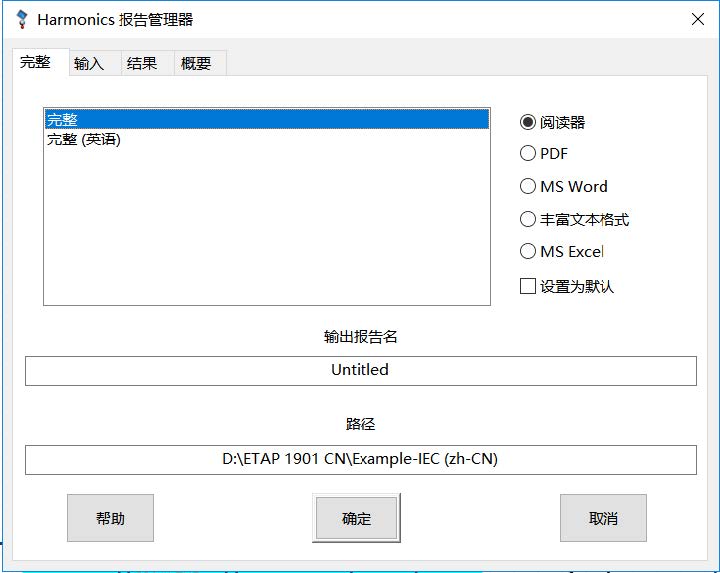

谐波潮流分析报告输出界面

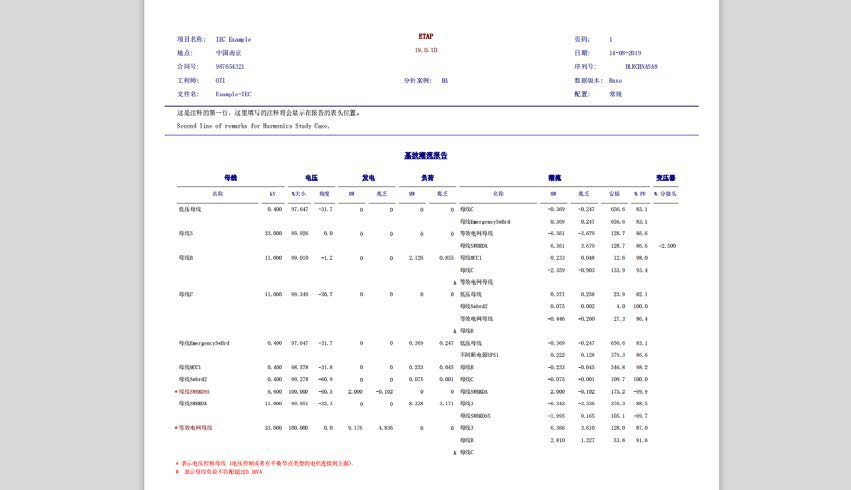

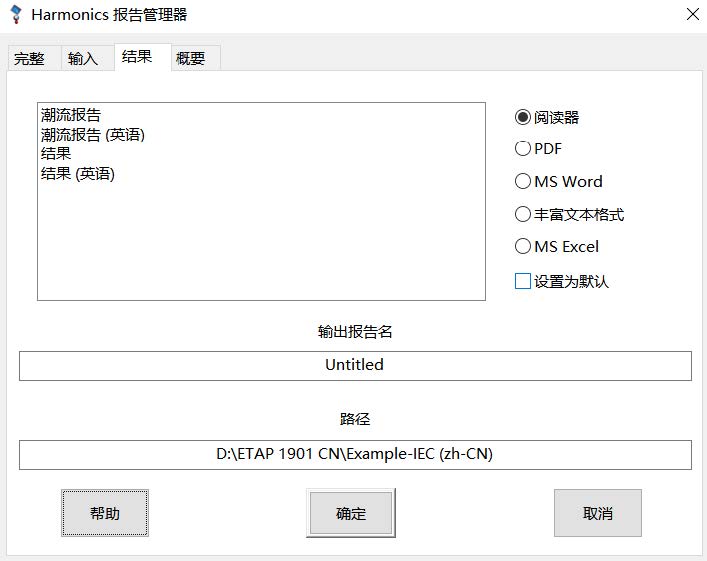

谐波潮流分析报告结果输出界面
