大多数电力系统运行在由电感负荷及传输设备（线路和变压器）引起的一个滞后的功率因数状态下。电力系统本身是感性的，并且需要从电网中获得额外的无功功率潮流。但是过多的无功功率需求将导致系统容量减少，增加损耗并降低电压以及产生高昂费用。并联电容器组能够补偿无功需求，但是并联电容器组的尺寸，位置，电容器控制方法和考虑成本也是重要的问题，这就需要在设计相期间最优化。一种理想的解决方案就是电容器布置能够考虑所有的因素和负荷级别。该解决方案在使总的安装和操作费用为最小的同时，也应该能为电压补偿和功率因数修正放置电容器，ETAP现在提供了一种在它的最佳电容器位置（OCP）模块的应用。

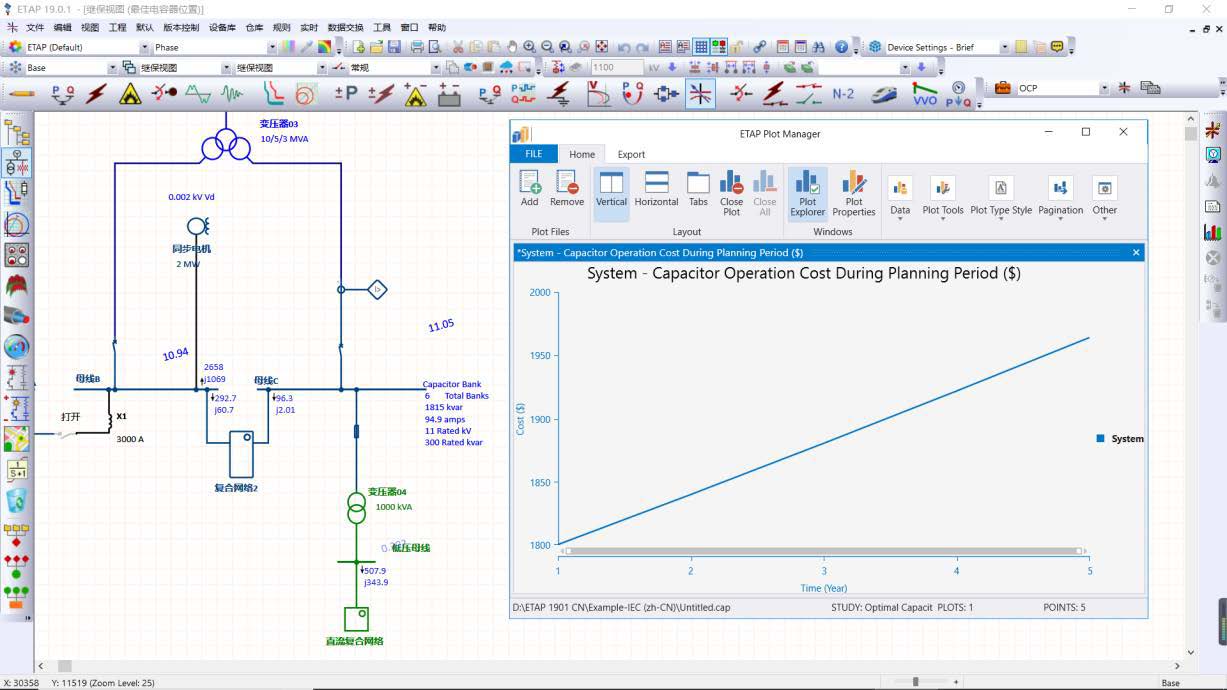

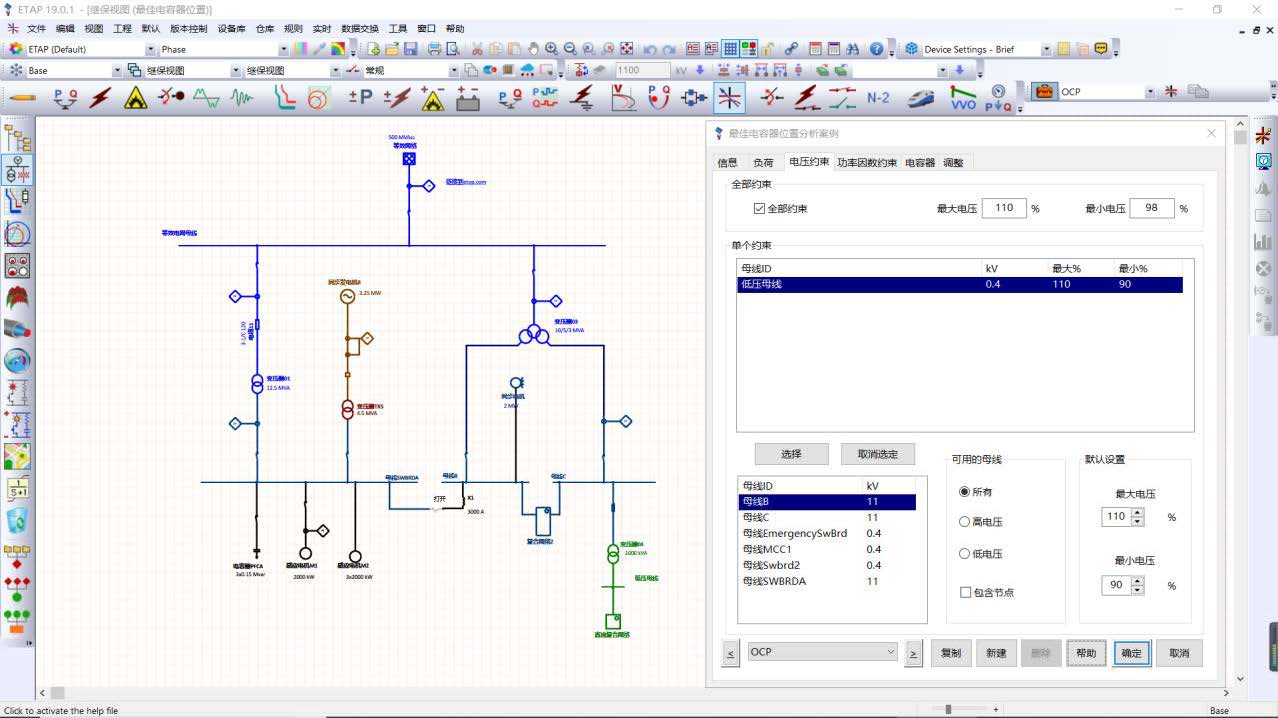

补偿电容器最佳位置允许工程师在最小化安装和长期操作费用的同时，有策略的放置电容器进行电压补偿和修正功率因数。高级的绘图界面使用户灵活地控制电容器放置方式，并可以图形化的查看结果。精确的计算结果自动地决定最佳位置和大小。另外，它也报告了在规划期中由于无功损耗的减小而使支路输电容量增加并节省成本。
补偿电容器最佳位置的主要特性
• 计算最佳的安装位置和尺寸
• 最小化的安装和动作成本
• 单个电源或平均能量成本
• 电压和功率因数目标
• 最小、最大和平均负荷
• 增加支路容量和节省成本
• 检查电容器对系统的影响
• 电容器控制方法
• 灵活的约束条件
补偿电容器最佳位置的功能
• 发现电容器的最佳位置和容量
• 最小化安装和运行的总成本
• 发现全局的优化方案
• 处理图形或网状形的平衡网络
• 分析电容器控制方案和校核电容器对系统的影响
• 使用单个电源或平均能量成本
• 专注于整个规划期间的成本节约
• 减少损耗，电容器运行成本和规划期间的年度节余
• 报告支路容量释放
• 用户可确定可用的电容器安装位置
• 用户可选择的电容器安装位置objectives: 电压补偿，功率因数修正
或两者兼有
• 用户可选择的电容器类型和容量
• 用户自定义规划期和利率
• 速度和精度控制
• 通用或者个别的约束条件
• 不同的负荷类别
• 图形显示新电容器信息
• 综合的负荷潮流特性
• 计算电容

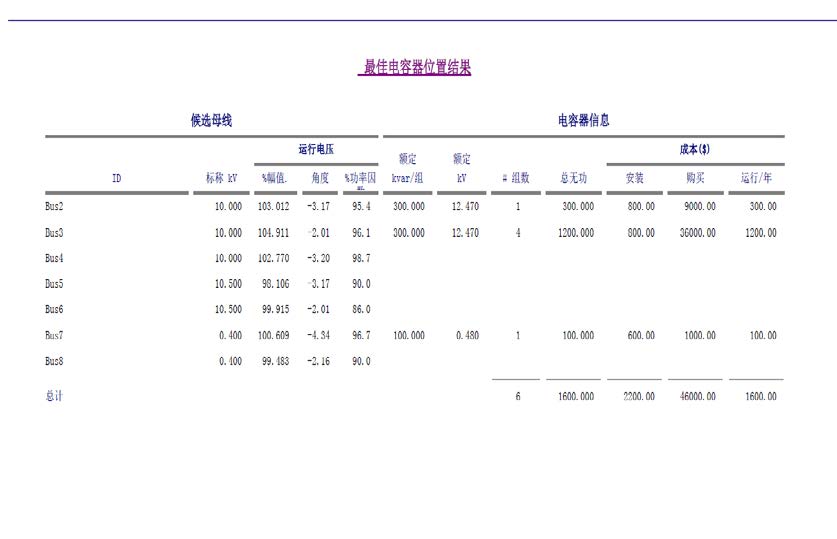

报告
• 电容器特性
• 电容器位置和大小
• 成本和节省的费用
• 支路输电容量释放
• 潮流结果
