ETAP短路分析程序分析了电力系统中三相、单相、线－地、线－线、线－线－地情况下故障的影响。该程序分析计算系统中总的短路电流和单个电动机、发电机以及等效电网连接对短路的贡献。故障划分以最新的ANSI/IEEE (C37系列) 和IEC（IEC60909等）版本为标准。短路分析可在库中选择短路电流额定值等参数执行数十个不同类型的短路分析，目的是找到最坏情况下的故障电流设备选型，内置的智能短路分析软件可以自动应用全部的ANSI / IEEE 或IEC 标准的乘数因子计算以及高/低电压故障电流的设备选择评估。
使用ETAP短路计算工具进行自动化的多维计算和结果分析程序可以为您节省数小时乏味的手算和摆脱版式设计的烦恼。
• ANSI / IEEE 标准 C37 & UL 489_9
• IEC 标准 60909 & 61363

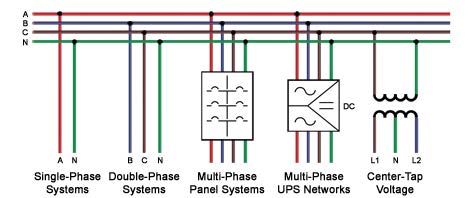

• 三相、单相和配电板自动设备评估

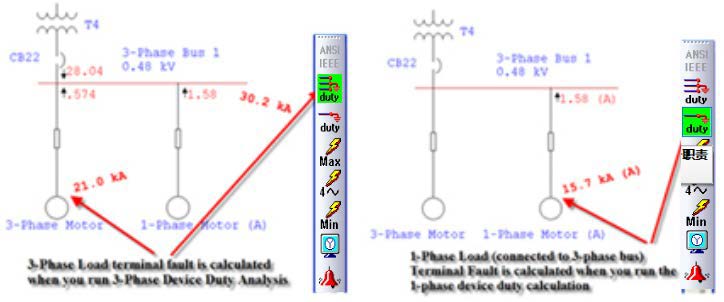

• 短路分析计算负载终端
• 显示边界和临界报警
• 整合 Star 保护设备配合
• 无缝衔接弧闪分析
• 发电机、断路器评估
• 三相自动评估
• 基于总的或通过最大故障电流的设备评估
• 自动调整导体电阻和长度（包括传输线和电缆）
• 全部或单个设备阻抗容差调整最大和最小故障电流
• 不平衡故障包含/排除短路故障建模
• 支路和电容负载（不平衡故障）包含/排除并联导纳
• 母线故障图形化或工具条显示
• 不需增加额外母线的情况下自动确定电动机终端故障电流
• 变压器移相
• 发电机、变压器、电动机和其他负荷的接地模块
• 基于负荷等级、需求因子或者两者的电动机贡献
• 短路计算软件库的数据来自大量制造商已公布的数据
• 检验三相设备整定值
• 基于总的故障电流或最大故障电流进行装置整定
• 自动调整电缆的电阻及长度（在电缆或传输线编辑页）
• 调整全部或者个别设备的阻抗容差确定最大或最小短路电流
• 包含/排除不平衡故障中的阻抗模型
• 对于支路及电容器负荷支路（不平衡故障）可以选择包含/排除整流器回路
• 图形或列表方式选择故障母线
• 自动确定电机终端故障电流，不需要添加额外母线
• 发电机，变压器，电动机及其他负荷的接地模型
• 基于负荷类型，需求数据的电机贡献
• 从数据库中提取成千上万个厂商发布的数据

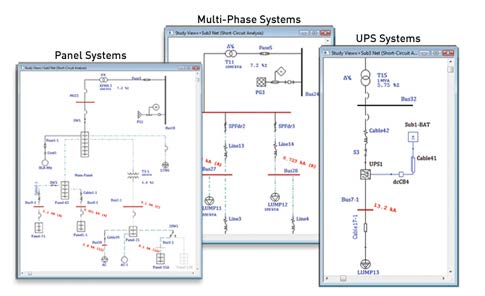

• 单相&配电板系统设备责任评估
• 确定最大和最小短路故障电流
• 计算½周期，1.5 – 4和30个周期对称和不对称故障(LLL、L- G、L-L、L-L-G)
• 检查瞬时&中断设备责任能力
• 检查断路器关闭和闭锁功能
• 评估对称或额定总断路器
• 特殊处理系统和发电机断路器的缺点
• 中断故障电流职责作为开关触头断开时间的函数
• 标准&用户自行设定接触器分离时间
• 用户选择自动调整HVCB等级
• HVCB &母线的职责
• pole / 2-pole短路设备配电板/ UPS系统的职责
• 不对称L- G，L-L & L-L-G故障电流分析
• 分析短路计算基于IEC 60909，60282，60947和62271
• 使用IEC 61363暂态短路计算
• 比较保护装置评级与短路计算值
• 用户自行设定短路电流C因子
• 评定LVCB运行或最终的短路开断能力
• 用户定义R / X，Ip调整方法(方法A、B或C)
• 移相变压器
• 负序和正序的阻抗调整，适应最大/最小I“k的计算
• 自动应用程序(即K修正因素，KT，KG，KSO)
• 自动确定网状/非网状网络计算Ib，动力学，Idc
• ib为网状网络调整单个电机贡献以提高计算准确性，考虑发电机近端或远端短路电流
• 生成的继电器为瞬时短路测试集兼容
• 详细的IEC设备职责报告和完整的不平衡故障报告
• 集成了保护装置配合
• 负载终端短路计算
全面综合且直观的结果、图形化显示。短路分析软件确定故障电流和自动比较这些数值与厂商提供的短路电流的额定值，在单线图和短路输出报告上自动显示超过额定值的设备报警信息。OTI密切关注行业标准和OEM数据以确保ETAP短路分析模块总是最新的版本，短路分析模块无缝隙的整合装置设备配合。
