在电力系统中存在大量的设备，为这些设备选定的恰当规格的电容对于电力传输系统的设计至关重要。其中一个非常重要的设备是电力变压器。在决定变压器的容量过程中将会牵涉到多种因素。ANSI和IEC标准提供了一系列指导原则来列出这些因素，以及说明如何使用这些参数来决定一个变压器是否能够满足它所需的运行负荷。如果变压器的容量不合适，那么就会缩短设备的运行寿命或者引起过载故障。
ETAP 已经将包含在标准ANSI/IEEE C57，IEC 60076-2 & 60726上的信息编译到一个特定程序中，它可以方便地决定一个电力变压器合适的容量。该程序使用的方法考虑了多种因素，包括周围温度、海拔高度、冷却方式和类型(干式或液体填充)。当设定一个变压器的容量时，考虑到它所需负荷未来期望的增加也是非常重要的。容量估计确定程序使用调整因子来考虑以上因素。此外程序也考虑了变压器的短路要求，即变压器阻抗和基本脉冲级别（ BIL）。该程序已经完成了比较计算得到的容量和阻抗和标准推荐的最小值之间的差别的功能。

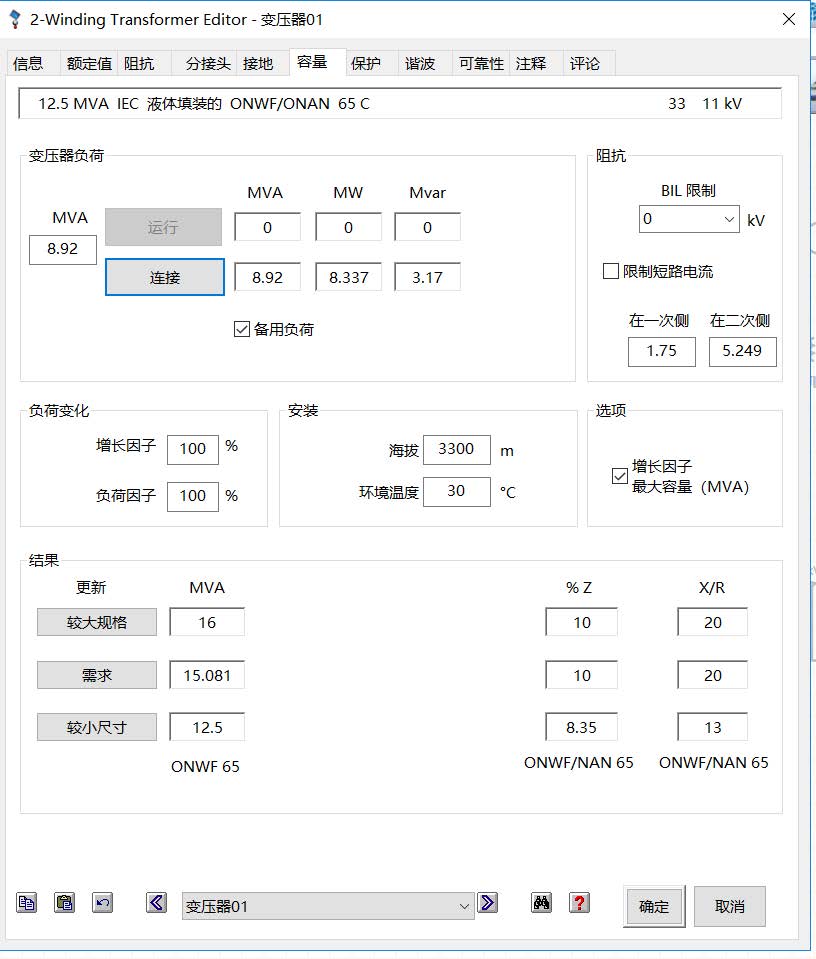

ETAP 变压器容量估计程序提供了两种容量计算方法。一种计算方法是基于ANSI 和IEC标准来确定单相和三相以及三相两绕组变压器的变压器容量的额定值（额定值和适用的一次侧和二次侧运行值）和%Z 值以及X/R 值。另一种计算方法是基于ANSI 标准来优化一个发电机单元变压器抽头比率。因此第一种计算方法被称为变压器容量估计，而第二种方法被称为变压器抽头优化。
ETAP根据程序推荐使用的因素来确定所需变压器的大小，这些因素包括高度，温度，绝缘，相数，冷却方式等。
• 容量大小基于实际连接或运行负荷
• ANSI / IEC 标准类型，类别及等级
• 考虑环境温度，海拔高度，负荷增加及负荷系数
• 容量大小基于冷却方式的倍数
• ANSI / IEEE – C57。116 – 1989
指导变压器直接连接到发电机
• IEC – IEC 60076-2 – 1993
水冷式电力变压器
• IEC – IEC 60726 – 1986
干式电力变压器

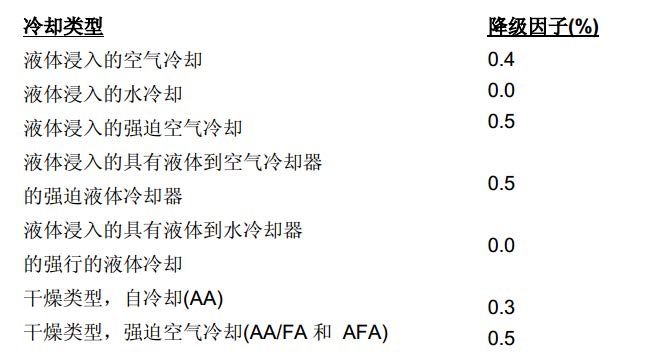

按照标准 C57.92-1981 和C57.96-1986，针对那些在海拔高度超过1000 m安装的变压器，在海拔1000 m以上，ETAP 使用每100米的降低额定值因子。干燥类型，自冷却(AA)。
对于 IEC标准的变压器，采用自然冷却方法，在海拔超过1000 m 的情况下，平均绕组温度上升的限制每经过400 m下降1k，而对于强迫冷却的变压器，在相同的情况下，平均绕组温度上升的限制每经过250 m下降1k。

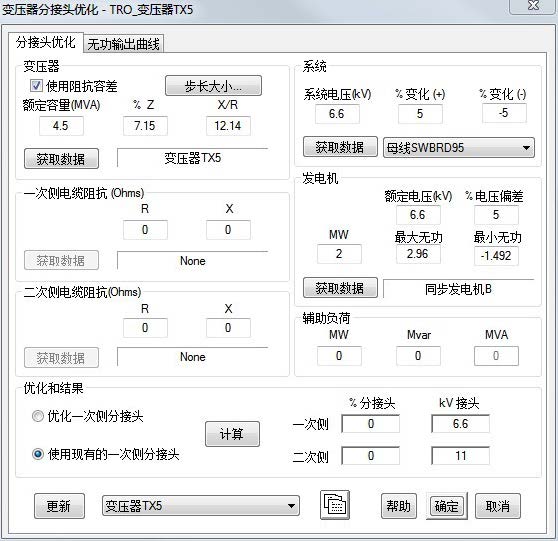

ETAP变压器分接头优化模块的目的是基于ANSI / IEEEC57.116-1989标准优化发电机组变压器抽头的比例。此变压器的优化分析模块，用于确定变压器最佳分接头（匝数比），使电力变压器能够在预期的系统中，提供最大无功输出范围和发电机的工作电压变化范围。此变压器的优化分析程序也可以为给定的变压器分接头设置（匝数比）用来检查无功传递的范围。
• ANSI / IEEE C57.116标准
• 优化机组变压器匝数比
• 考虑系统的电压变化
• 考虑发电站备用负载
• 发电机的无功容量与电压曲线
• 一次和二次侧的线和电缆
• 备用连接的负载
• 本地发电
• 计算无功传递曲线

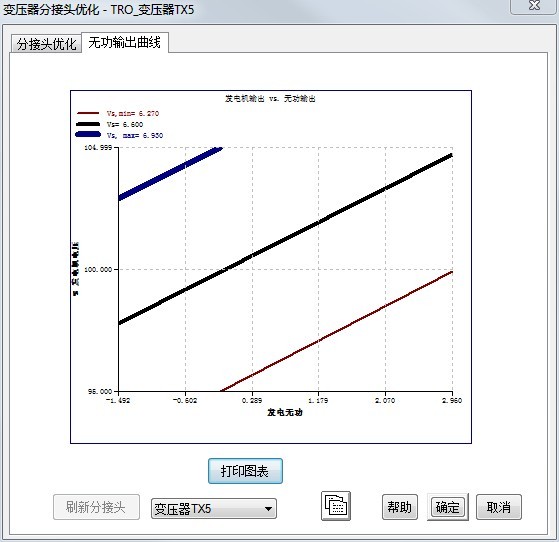

无功传递曲线页面显示变压器分接头优化计算的一个图形格式结果。该图形描述了发电机电压与发电机的无功功率输出。这种格式也被称为发电机的无功功率（无功）的传递能力，因为它显示了发电机在计算变压器分接头和系统的工作电压的无功功率输出范围。下图包含在三个不同的系统工作电压下的三个传递曲线。第一个电压是实际系统的额定电压，而其他两个图是基于在编辑器中所指定的电压变化（最大值和最小值）。
