许多配电系统应用软件需要一个有效率的功率潮流解决办法。像这样一个功率潮流的解决方法必须可以详细的模拟一个特殊的配电系统。配电系统有一个相关的不平衡性，它由三相、两相和单相的网络元件混合产生，包括了不平衡负荷和并联导纳。因此，不平衡潮流分析成为首选的解决办法。
ETAP不平衡潮流分析程序计算母线电压、支路功率因数、电流和贯穿电功率系统的个别相功率潮流。这个模块考虑到了平衡节点、电压校准和多重效果的校准功率源以及发电机联系。它能操作放射型和环型系统。使用一个强大的电流注入方法来达到最佳的计算效果。
• 不平衡功率流
• 单相/不平衡三相建模
• 开口三角变压器建模
• 中心抽头变压器建模
• 三相变压器建模
• 不平衡和非线性负荷建模
• 各相/序电压、电流、和功率
• 电压和电流不平衡系数
• 传输线耦合
• 自动设备评估
• 多种单位的电压及功率报告
• 针对多核CPU优化
• 单相 、两相(2 W & 3 W)、三相(3 W & 4 W)
• 不平衡负载和支路
• 元件内部阻抗序列
• 电机/变压器各种接地类型
• 变压器绕组连接的建模
• 开放三角型和中心抽头变压器的建模
• 孤立的带有电压控制电源的子系统建模
• 孤立的单相电源和系统建模
• 传输线耦合
• 负载的恒功率、恒阻抗、恒电流
• 电压和频率的函数
• 发电机励磁器与AVR控制
• 移相变压器
• 水晶报告电压和功率
• 不同的操作条件
• 多负荷类别
• 多种加载类
• 多需求的因素
• 无限制的配置
• 不同的铭牌数据
• 多样性的因素
• 电压调节、不受电能来源限制
• 合适的电压调节器设置
• 无限制的配置
• 不同的操作条件
• 多种需求因素
• 电流输入方法
• 自动错误检查
• 保存解决方案
• 控制参数
• 变更运行方式分析
• 进行无限的配置计算
• 边界警报/警告限制
• 母线/变压器/电抗器
• 母线/电压不足
• 发电机过载/励磁系统
• 电压和电流不平衡水平
• 负序/零序电压和电流
• 用户可控制收敛的参数
• 多种负荷条件
• 多次迭代
• 先进的解决方案技术
• 快速收敛
• 自动参数调整温度和容差
• 多样性的因素
• 选择更新初始条件
• 序电压、电流、和容量

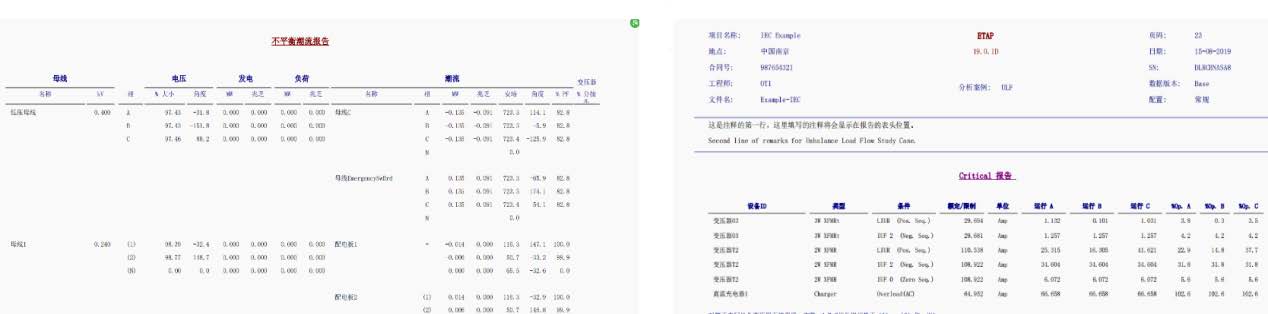

• 电压降、损耗、电流、功率因数、电压/电流不平衡系数等
• 输入数据、详细的载流量、和总结
• 先进的图形显示结果
• 报告导出为各种文字处理程序格式
• 以图形方式显示设备评估结果
• 以图形方式显示母线与边际电压
• 单线图结果导出到第三方CAD系统
• 报警视图来显示临界/边界告警
