etap风力发电机

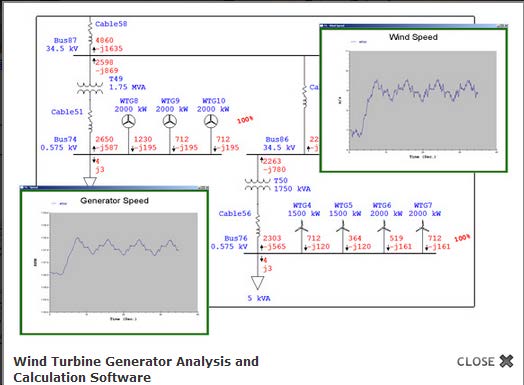

风力涡轮发电机分析模块允许您通过便捷的图形界面模拟风电厂接入电网的操作，从而优化稳态和动态仿真。风力涡轮发电机模型是ETAP可再生能源的一部分，它与ETAP用户自定义动态型的生成器和编译器完全兼容。 风力涡轮发电机模型可应于在ETAP所有的计算模块中，如潮流分析、短路计算、暂态稳定、谐波分析、保护配合及动作序列以及ETAP实时系统。用户自定义功能可以模拟风力涡轮机和电网瞬时变化曲线和继电器动作。它也可以预测每个涡轮发电机的动态响应。 风力发电的分析结果可以用于选择涡轮机位置，调整控制参数，选择和安装保护设备，以及定制配套设备。 风力涡轮发电机模块已经得到了市场的认可。目前，美国的第三大风电场正使用此模块对风力涡轮机和电网之间的电力交易进行实时监测。 随着全球迅速地计划对风电的投入，电网需要快速评估风力发电对系统稳定性影响的需求也变得到至关重要。在初步计划阶段，这个评估通常完成了正序时域的分析，它模拟了电力系统发生大扰动的动态响应（如发生短路）。尽管西部电力协调委员会（WECC）为了解决这个总题，已经做了大量发展行业标准化的风力涡轮机模型的工作。但是市场上缺乏合适的各种不同风力涡轮机的动态模型，一直阻碍了对此问题的准确分析；

西部电力协调委员会（WECC）建模和验证工作小组，发起致力于发展和验证一系列风力涡轮发电机(WTG)通用动态模型的努力.努力的目标是：

1) 当WTG厂商还没有确定模型的时候，允许在互相接入的早期阶段进行暂态稳定性的特性分析

2) 关于动态模型的特性方面，降低WTG厂家对电机的特性的保密性 3) 提高模型的可用性和质量，要与最初的系统影响评估的精确程序优质一致

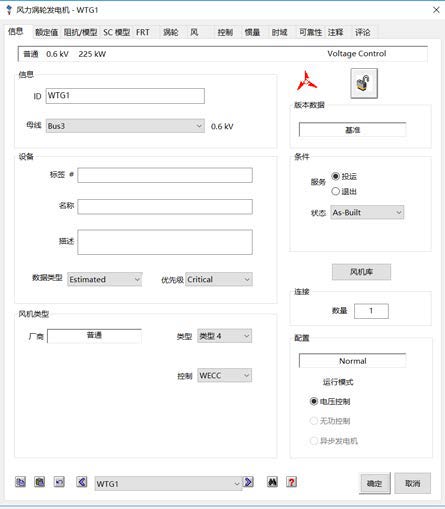

ETAP软件包含了WECC工作组研发的风力涡轮机模型。研发这些模型主要为了分析成组的风力涡轮机与单一网络连接时对系统稳定性的影响。已经用这些模型完成了动态仿真，而且比较结果来源于应用在航空转换和动力传动动态系统的指定生产商的高阶模型。
