etap版本发布

一套焕然一新的集成电气分析模块、电气尺寸功能、自动化和操作解决方案

ETAP 22提供了一套焕然一新的集成电气分析模块、电气尺寸功能、自动化和操作解决方案。添加了新模块和对现有模块的重要更新，ETAP 22现在具有新的操作界面，我们知道您会很激动。ETAP 22经验证和验证为高影响软件，可用于关键任务应用，包括数据中心、运输和公用事业，包括核能发电。该版本在整个平台上包括许多节省时间的改进，并为我们的客户提供技术和最佳实践支持。

链接详情

历史版本（2021年） ETAP21.0

设计、规划、操作、优化和自动化电力系统的数字双解决方案

ETAP 21.0提供了一套令人印象深刻的全新集成电能集成分析模块、电气尺寸标注功能、自动化和操作解决方案。

ETAP 21.0从先进的可再生能源建模、安全合规性、模拟工具、领先的模型驱动实时网络管理解决方案，满足您的需求和行业需求。

ETAP 21.0版本包括新的解决方案和功能，以及1000项增强功能和节省时间的改进，通过技术和最佳实践支持我们的客户。

链接详情

历史版本（2020年） ETAP20.5

电力系统分析与运行软件

ETAP是功能全面和强大的的综合型电力系统分析计算软件，
能为发电、输电、配电、微电网以及工业电力电气系统的规划、设计、分析、模拟和实时运行控制，提供全生命周期的综合解决方案。

链接详情

历史版本（2019年） ETAP 19.5

ETAP 19.5版本提供了一组令人印象深刻的集成电源分析模块，电气安全功能和操作合规性解决方案，可满足发电，输电，配电，工业，运输，数据中心和低压行业的需求。

链接详情

历史版本（2019年） ETAP19.0

ETAP 19发布提供了一个全新的团队工程和基于云计算协作平台- NetPM™, 新的弧闪IEEE-1584-2018 标准,

创新分析模块, 数据采集和数据交换接口工具，具备更快的性能和提高的图形。

链接详情

潮流

潮流分析仪
基于负公差的调整
识别和警报建模问题

短路结果分析器

一目了然的多学科研究成果
比较研究结果
确定最坏的违反职务行为
轻松识别过负荷装置
增强型短路分析仪
IEC标准的抗热负荷评估

电弧闪光

NFPA 70E 2015
结果分析器
IEC电弧闪光操作顺序
主、负荷保护装置外壳隔离
导体方向校正因子
增强型电弧闪光分析仪

直流电弧闪光

太阳系的迭代解法

Star保护与协调

交流设备设置报告
直流设备设置报告
面板设备设置报告
直流短路
发电机励磁点
发电机定子损伤曲线
变压器损坏曲线
电机损伤曲线

Star自动测评：保护与协调

交流设备设置报告
直流设备设置报告
面板设备设置报告
直流短路
发电机励磁点
发电机定子损伤曲线
变压器损坏曲线
电机损伤曲线

Star- TCC视图

时差
十字准线
屏幕捕捉
标签自动布局
低压跳闸装置
低压断路器超驰
Excel和水晶报表中的PD设置报告

偶然性分析

N-1和N-2应急评估与排序
扫描中断列表的快速筛选方法
多重图形中断列表
自动性能指标计算
总结报告分析器

电缆系统

电缆绝缘电压应力
护套和铠装感应电压
地下热分析
基于电压的电缆最大长度

电缆载流量与浆纱

NF-CC-15100（法语）
IEC 60502
英国标准修订版BS 7671：2008
IEC 60364-5-52 LV电缆尺寸标准的更新

电机动态参数整定

非线性动态电路模型
包括转子铁芯损耗
将估计结果保存到图书馆
匹配实际的MFR特性曲线

历史版本（2018年） ETAP18.0

分析模块

ETAP 18提供了一套强大的新产品和主要功能。这版本将创新的解决方案汇集在一起，用于您的指尖建模，分析和操作。

系统建模

谐波与电能质量

符合电能质量标准
IEEE 519-2014
IEC 610003-14
IEC 610003-6
全球、地方和个人的电压电流畸变位置一致性规则手册
新的电机和变压器的趋肤效应模型
增强电流畸变警报
自动TDD电流畸变极限评价
用百分位数乘法器增强电压电流警报
增强型负载设备电缆建模

Star™-保护与协调

比较修订和基本设备设置报告
设备设置报告的排序和筛选选项
在批量打印期间全局包含一行图
扩展继电器电流和电压输入
增加继电器内相电流求和
多达6个设置组的标签和复制/粘贴
过载功能的接地和中性保护

电动机起动

增强型逆变器模型
绘图管理器接口

短路

符合IEC 609092016版，2版
可变故障电流与电压
LV对超高压系统故障电流的计算

可靠性评估

可靠性仓库
多相配置
GIS系统单元处理
不平衡系统可靠性计算
可靠性新指标

1. CTAIDI
2. ALII
3. ACCI

可靠性瞬时指标

1. MAIFI
2. MAIDI

多核CPU的优化

暂态稳定

线路线路和线路线路接地故障动作
改进的同步电机饱和建模
增强的频率依赖网络和发电机模型
增强电机参数估计
增强型内置励磁系统模型

低压电缆系统

接地网和电缆牵引用户接口
电缆损伤曲线绘制的用户最终温度

系统建模

单线图

增强的自动构建和布局
增强的批量打印和缩放视图
同步表示视图
区域分类与着色
将数据粘贴到多个元素
远程连接器：

支持CT与VTS的远程连接
跨嵌套网络的差动保护方案
避免多输入配置的交叉点

地理空间图

智能地理空间图
馈线与变电站图
地理空间模型管理器
第三方地理数据库的导入
与单线图同步
使用EATP MMASPEVER（需要API API）从Bing或谷歌地图下载背景地图
编辑类似于单线图的地理空间图，如添加、修改和重新连接元素
电路与馈线跟踪
解密，颜色主题，用户定义的符号
学习结果和警报的图形显示
研究结果与报警动画

制图管理

多视角研究中的情节与观点
用户可配置的绘图和设置
自定义属性和保存为模板
与所有ETAP模块一起工作
用户定义的应用程序样式
自动拟合数据
自动标签布局
缩放、平移、平铺等

数据锁

扩展的输入数据和研究结果
电弧闪光与电机启动结果
显示结果、输入、标签
用户定义模板
自动调节保护装置设置
独立的工具提示和显示
跨多个视图的重复数据库锁

ETAP应用

安装向导
无钥匙许可证管理器
接地网和拉索用带材棒
Windows活动目录认证
库碎片整理与压缩
改进的性能和分析运行时间

元素

串联电容器

用户可选择电容器位置
计算补偿度
考虑MOV保护和旁路

开关电容器

自动控制方式：电压、电流、功率因数
控制总线和分支

配电电压调节器

自动控制模式：正向、反向
包括线路跌落补偿（LDC）
单相电压调节器调整
基于负荷侧电压要求的控制

曲折接地变压器

不平衡研究与谐波的影响
基于铭牌评级的警报

牵引动力元件

整流器控制和不受控制
变压器-升压器，自动，SCOT-T
速度、高度、信号等。
绝缘子与隔离器

分配要素

跳线、切入点和开路点
分布荷载

母线槽（中继母线）

用户定义或典型阻抗
基于铭牌评级的警报

元素-动态与安全建模

母线
逆变器
风力发电机
光伏阵列逆变器
高压直流电压源变换器（VSC）

规则书-谐波符合极限

ANSI/IEEE 519-2014
IEC 610003-6：2008
用户定义的网格代码和本地标准

工程图书馆

距离继电器
配电变压器
列车机车车辆
牵引整流器库
扇形库
超过450个新的V＆V保护装置模型
超过40个详细的距离继电器模型与制造商特定的设置

设备仓库

架空线路，相，地，塔/极
架空悬链线
电力电缆
配电变压器
低压断路器
电力熔断器
铁路轨道
设备可靠性

etap iCE™

远程终端单元

变电站数据采集与控制
场极安装
集成RTU与故障删除

控制器

变电站自动化
智能甩负荷
发电控制
数据采集
安全可扩展控制器

通信协议

IEC 6085-5-104/ 101
DNP 3
Modbus
IEC 61850
MMS/GOOSE
GPRS、XDSL、VSAT、TETRA

ETAP-RT™

高级分销管理系统

长期负荷预测
自动下载天气数据
自动增量模型更新
改进的调度员培训模拟器
综合修复隔离计划
历史、图书馆和Excel数据源

SCADA系统与体系结构

具有灾难恢复的MCC/BCC冗余
加密认证安全
自愈策略
具有本地通信驱动程序的集成前端处理器
Web服务通信
自动历史数据复制
无限信号或测量
本地IEC 60870协议
本地ICCP协议
ADMS与OMS接口

可视化仪表板

通用工作站与Web HMIs
人机界面对象库
报警和事件显示
与高级应用集成的服务标签/运营商票据

实时历史报告

用户可定义的按需和按需报告
实时历史数据
可定制报警和事件报告
启用Web的报告
PDF和Excel格式

智能甩负荷

客户机管理信息系统
监控储备，负荷到梭口，负荷状态
自动和手动触发控制
图形甩负荷事件分析器和查看器
硬件通信仪表板

负载保持

稳态和瞬态响应
安全通信快速响应时间（10ms）
基于每次行程次数的优先级优化

切换指令管理

移动接口
船员指派与现场确认行动
按顺序切换序列
计划和活动订单查看器
控制中心订单确认
预计完工时间
责任管理的分类与范围

开关顺序管理

不平衡系统验证
转移到移动交换订单管理

告警管理

通过图形和表格视图区分事件的优先级
综合短信服务

发电机运行与维护

轨道寿命时间和成本
多个维护级别通知
适当维护计划的警报

可再生微电网

风力发电机（WTG）

基于IEC 61400—27—1-ED1的动态模型

3A型
3B型
4A型
4B型

IEC 60909—2016的短路模型
有功和无功电流限流短路模型
LVRT的自动跳闸电压和持续时间

太阳能/光伏逆变器建模

短路电流限制模型
恒流限制的无功功率因数控制
电流极限的最小和最大运行值
低电压穿越（LVRT）的自动跳闸电压和持续时间
逆变器的电流极限增强建模
可再生能源系统中电弧闪络的逆变器建模

微电网建模

用户自定义动态模型（UDM）网络控制信号类型的暂态稳定性（TS）
内部或外部输入来自：

电力系统稳定网络
实时输入测量或标签

利用UDM微电网控制器接入网络的TS电压和功率流
风力发电机和光伏阵列的用户定义可再生能源模型

暂态稳定

线间故障事件仿真
线对地故障事件仿真
改进的同步电机饱和模型
增强型内置励磁系统
增强的频率相关网络和发电机建模
微电网控制器网络参数对UDM的输入
改进的逆变器瞬态响应
增强型UDM模型库
绘图管理器接口

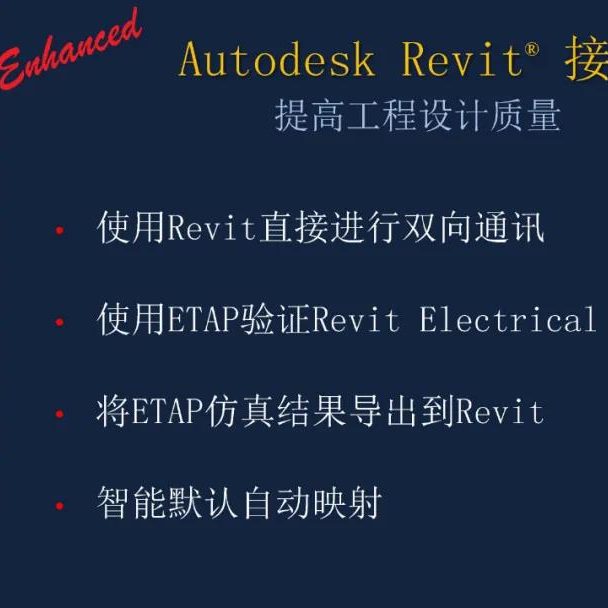

DataX™

欧特克复仇

将RTP图纸导入ETAP单线图
支持增量RIVIT模型导入
支持RVT V2017-V2019
识别和警报建模问题
单线图自动生成
智能连接：将插件插入ETAP

ArcGIS进出口

进口ESRI ArcGIS电气信息
用ETAP元素和属性绘制ArcGIS属性
基于图形用户界面的数据库映射
出口ETAP GIS电气数据到XML
支持ESRI ArcGIS 10

多媒体语言

进出口电力系统数据
元素和属性的用户定义映射
支持多讲V3.0＆V4.0

公共信息模型

基于CIM XML的ETAP导入导出数据
元素和属性的用户定义映射
IEC 61970和IEC 61968标准

通用映射

强大元素与属性映射
可定制逻辑定义
预定义数学与幂函数
易于识别的设备分类
支持CIM，ESRI ArcGIS，阿维瓦电气公司，智能电气，多媒体语言，MS Excel

SKM PTW的模型转换

详细的内置转换工具从SKM PooTo工具®
转换SKM PTW版本6，x，7，x和8。x。
基于原始布局的单线图转换
数据一致性检验与验证
自动保护装置设置映射
创建和保存设备库映射为模板
用户创建的时间-电流特性曲线（TCC）的导入
支持多个单线图和MCCS到复合网络中的支持

DTLF

时间序列潮流

交直流网络的同时时间序列仿真

需求与生成
多样性因素、需求因素、不平衡因素等。
电压降、能量损失、产量和成本

可调器件的时间序列特性

变压器负荷抽头变换器
开关电容器
电压调节器

单、多年负荷增长分析
辐照度、温度和负荷剖面库

统一的潮流分析

一起解决交直流系统
同时解决低压配电屏、UPS电路和设备网络
在面板下面处理负载和源连接
允许面板和UPS环路连接
逆变器的电流极限增强建模
多核CPU的优化

eTraX™

AC & DC铁路仿真

牵引系统分析与操作工具
解决传输、分配、牵引和信令问题
GIS、规划、保护与运营一体化
基于列车时刻表的能源需求计算
解决系统运行不平衡的挑战
变电站选址与容量评估
确定各种机车车辆的影响
确定容量限制并分析缓解方法
利用实时数据确定非计划事件对牵引供电系统的影响
架空接触网GIS
与第三方应用程序和模板的数据交换
牵引动力设备模板
利用实时数据进行能源预测与切换管理
对基准进行验证和验证

牵引元件

架空悬链线系统
轨道阻力
牵引变电所（TSS）与交换站（SSP）
牵引整流器-控制和不受控制
火车站与站台
绝缘子、绝缘搭接、中性段和隔离器
牵引变压器-汽车、增压器、SCOT-T
信号、限速、平交道口
距离、仰角和弯曲半径

牵引分析

列车性能计算
解决不平衡的交直流系统
统一交直流时序潮流
多核CPU的优化

界面

轨道编辑与仓库
行编辑与仓库
路线和时间表编辑器
根据列车数、首路、停留时间等自动生成列车时刻表
从Excel格式导入列车时刻表以实现更快的数据录入

结果与情过程

使用绘图管理器绘制图形：

轨道能耗包括最大、峰值和平均滚动需求
出行概况-加速、速度、海拔等。
变电站潮流与电压
每列列车的功率流和电压
轨道电压、轨道电位

基于EN 50163和EN 50329标准的警报

高压电弧闪光

电弧故障-高压电弧闪光

15 kV以上设备电弧闪络分析数据
OSHA 1910.269附录E
电弧故障危害评估
露天线路模型线和地面接地电弧故障
露天（含CF）三相电弧故障
线路接地、线路和三相电弧故障保护装置顺序
自动间隙、工作距离和NESC C2 2012/2017最小接近距离的自动选择
有或没有工具的最小接近距离
高度和暂态过电压校正因子
自动或用户定义的距离参数
集成电弧闪光结果分析仪
可定制系数编辑器
用户定义PPE需求编辑器
最坏情况下入射能量的自动更新
全局或个别典型输入数据
集成弧闪存数据库
对行业标准进行验证和验证（V＆V）

电弧箱- 15至36千伏

扩展的IEEE1584-2002模型
导体之间典型的和用户定义的间隙
高压电弧闪蒸（HVAF）到电弧箱的转换因素
箱体尺寸的入射能量反射率因子
15 kV以上设备的电弧闪光分析数据
用于可再生能源收集器系统的HVAF设计

弧形闪光灯1584和NFPA 70

NFPA 70E 2018标准的符合性
基于IEEE1584-2002的可定制X因子
可再生能源系统的逆变器建模
弧闪光灯边界的标签格式（ft in，FT，in）
64位MS办公室的增强报告和标签
用户定义的弧闪边界阈值
增强单线图注释
电弧闪光结果分析器字段

耐电弧开关装置的损坏点

最大电弧电流指示器和标签
最大电弧持续时间指示器和标签
在STC TCC图上显示耐电弧开关设备损坏点
在TCC曲线上用实际电弧电流评价裕度符合IEEE C37.20.7—2007
基于IEEE PCIC-2017—03的设计

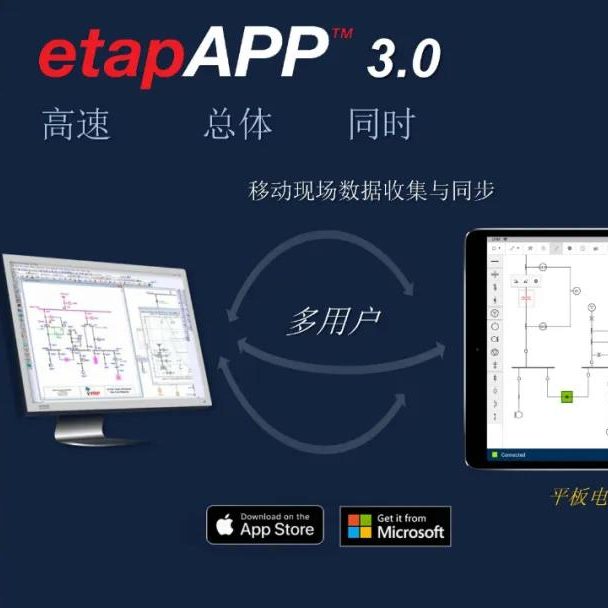

etapAPP™

收集和验证

收集数据，验证现有数据并传输给ETAP
查看移动设备上的ETAP数据
在移动设备上创建新的单线图或附加到现有的图
智能连接，包括自动插入
使用复合网络的分层图

移动应用

地理标记资产信息包括图片和与ETAP模型同步
Windows身份验证以确保数据安全
ETAP数据连接通过网络与ETAP同步数据
适用于运行Windows®或Apple®iOS的平板电脑

StarZ™

继电保护性能与评价

模拟模型特异性保护包括距离和方位Settings & Load函数，encroachment
图看到的特征阻抗与R－X
在深入评估的阻抗性能的中继
保护装置的协调运行与评价
智能警报查看器的错误识别和resolve setting及逻辑
virtually防护设备运行动画
断路器和继电器的通信失败
用户可编辑逻辑计划
使用实时操作系统评估的日期。
直觉的继电器设置编辑器
小学和中学的实际模型基于继电器settings
图书馆综合继电器

嵌入式故障分析与功率流

滑动故障分析
不平衡网络的单故障分析
不平衡潮流与输电线路负荷能力分析
保护装置操作顺序
CT、VTS和CBS之间的故障插入
一次点击中的多个故障位置和电阻分析
利用MOV动作的串联补偿线评价
支持单相系统及列车应用

情节与报道

时间状态图
时距特征图
时距电阻特性曲线
详细的设备设置报告
将Exchange设置导出到XML和Excel格式

距离继电器

距离函数
方案逻辑（输入、输出、定时器、锁存器、变量）
扩展电流和电压输入
数字输入
相电流求和
多达6个标签和复制/粘贴设置组

距离中继库

超过40种继电器型号的详细距离保护元件：

施魏策
通用电气公司
ABB
施奈德
阿尔斯通/阿雷瓦
西门子
齐弗
厄尔期
阿克泰克
东芝
通用

历史版本（2016年） ETAP16.0

ETAP 16模型驱动电力系统设计与运行软件扩展了沉浸式系统建模和综合仿真能力。

电缆载流量尺寸-IEC 60092

基于 IEC60092 选择电缆尺寸-电气安装在船舶上
传输线导体尺寸
考虑短时过载能力
选择辅助电缆
加强的报告和电缆管理器

数据块

新的智能设备设置数据块
自动更新设备参数和设置
输出单线图和数据块到AutoCAD文件

系统元件

电动阀门动态电压限制
加强的传输线阻抗计算
加强的IEC熔断器额定参数

短路

输出短路结果比较器到Excel
在短路计算设备职责时考虑IEC 熔断器测试功率因数和X/R

用户自定义动态模型

性能提高80倍
加强的结果多范围可视化
数学方程可以多个输入
加强的计时器集成
可定制事件的测试例程
新一般负荷测试例程
从-到块用于内外UDM通讯
使用MIMO方程块的C# 脚本

UDM库

IEEE 421.5新模型
交流旋转励磁系统
AC1C-2016，AC2C-2016，AC3C-2016，AC4C-2016，AC5C-2016，AC6C-2016，AC7C-2016，AC8B-2005，AC8C-2016，AC9C-2016
静态励磁系统
st3a–421.5-2005，st5b–421.5-2005，st5c–421.5-2016，st6b–421.5-2005，st6c–421.5-2016，st7b–421.5-2005，st7c–421.5-2016
直流励磁系统
DC1A—2005，DC1C-2016，DC2A—2005，DC2C-2016，DC3A—2005，DC3C-2016，DC4C-2016
WECC批准的UDM励磁机模型
BBSEX1，ACCE1A，EXELI，IEEET1，RXS，SCRX，UEL1-2005，UEL2C-2016
调速器模型
DEGOV1、DT、GAST、GGOV1、HyGOV、HyGOVDD、HygVVL、HygVVPID、HyGOVSPH、TGOV1、ST、UG8
电力系统稳定器模型
PSS2B-2005、PSS2C-2016、PSS3B-2005、PSS3C-2016、PSS4B—2005、PSS4C-2016
储能模型
ESS1和ESS2

风力发电机

新控制块测试例程
新的复合终端电压输入快
复合终端电流输出快

暂态稳定

相间和相间接地故障动作
考虑MOV 动态电压限制
加强的发电机励磁系统

扩展工程设备库

验证并认证的设备库
从ETAP HelpDesk平台下载已验证的设备库

加强的模块

数据交换
地下电缆管道热分析
动态参数估计和调整

历史版本（2014年） ETAP14.0

ETAP 14系列利用新的64位体系结构、图形基础和许多生产率工具，提供无与伦比的速度、智能和可靠性，

并提高生产率至少50%。

分析模块

电缆载流量尺寸-IEC 60092

基于 IEC60092 选择电缆尺寸-电气安装在船舶上
传输线导体尺寸
考虑短时过载能力
选择辅助电缆
加强的报告和电缆管理器

数据块

新的智能设备设置数据块
自动更新设备参数和设置
输出单线图和数据块到AutoCAD文件

系统元件

电动阀门动态电压限制
加强的传输线阻抗计算
加强的IEC熔断器额定参数

短路

输出短路结果比较器到Excel
在短路计算设备职责时考虑IEC 熔断器测试功率因数和X/R

用户自定义动态模型

性能提高80倍
加强的结果多范围可视化
数学方程可以多个输入
加强的计时器集成
可定制事件的测试例程
新一般负荷测试例程
从-到块用于内外UDM通讯
使用MIMO方程块的C# 脚本

UDM库

IEEE 421.5新模型
交流旋转励磁系统
AC1C-2016，AC2C-2016，AC3C-2016，AC4C-2016，AC5C-2016，AC6C-2016，AC7C-2016，AC8B-2005，AC8C-2016，AC9C-2016
静态励磁系统
st3a–421.5-2005，st5b–421.5-2005，st5c–421.5-2016，st6b–421.5-2005，st6c–421.5-2016，st7b–421.5-2005，st7c–421.5-2016
直流励磁系统
DC1A—2005，DC1C-2016，DC2A—2005，DC2C-2016，DC3A—2005，DC3C-2016，DC4C-2016
WECC批准的UDM励磁机模型
BBSEX1，ACCE1A，EXELI，IEEET1，RXS，SCRX，UEL1-2005，UEL2C-2016
调速器模型
DEGOV1、DT、GAST、GGOV1、HyGOV、HyGOVDD、HygVVL、HygVVPID、HyGOVSPH、TGOV1、ST、UG8
电力系统稳定器模型
PSS2B-2005、PSS2C-2016、PSS3B-2005、PSS3C-2016、PSS4B—2005、PSS4C-2016
储能模型
ESS1和ESS2
